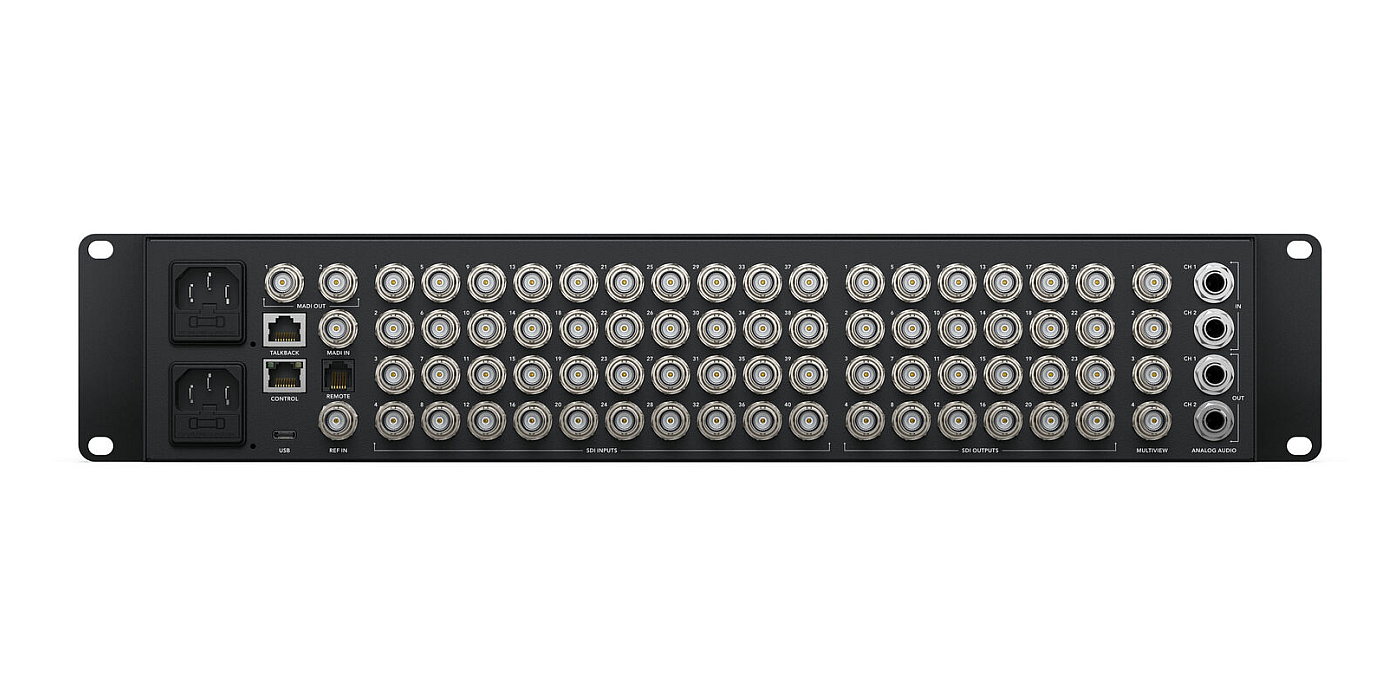

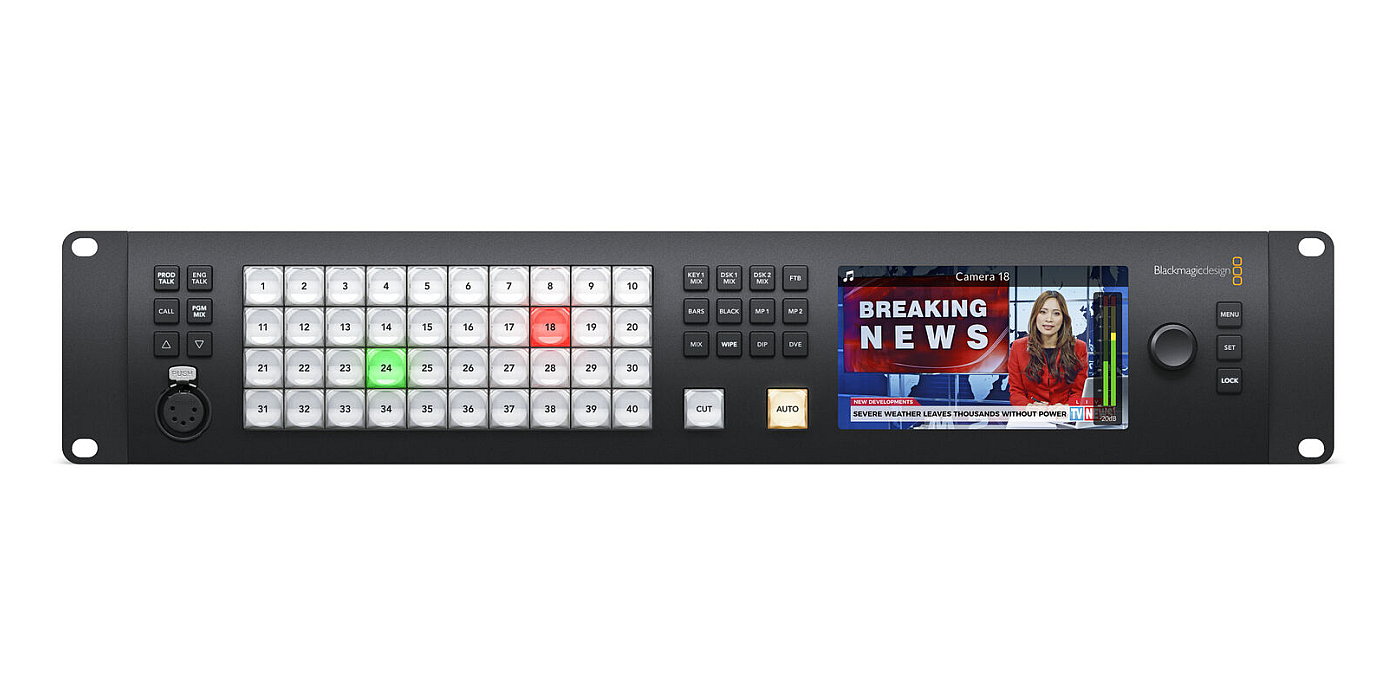

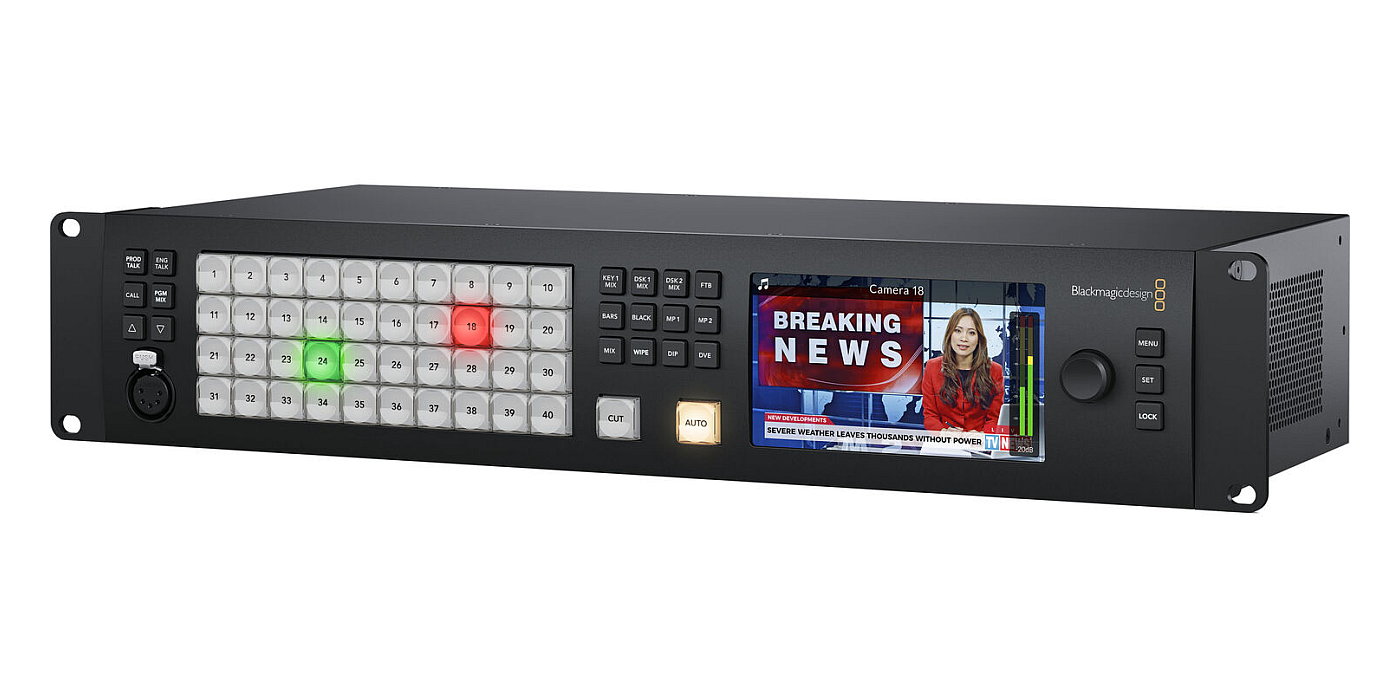

Blackmagic Design ATEM 4 M/E Constellation HD mixer
Az ATEM 4 M/E Constellation HD egy 40 bemenetes 3G SDI videó mixer, 24 db 3G-SDI PGM,
4 db multiview és 1 db webkamera kimenettel. Beépített audio mixer 156 hangcsatornával.
Blackmagic Design ATEM 4 M/E Constellation HD mixer
Képkockaszinkronizálás a bemenetekre, képkockasebesség-konverter és formátumkonverter. A mixer lehetővé teszi a különböző formátumú bemenetek, a genlock funkcióval nem rendelkező kamerák és a számítógépes forrásokból származó videóbemenetek keverését. Támogatja az upstream és downstream kulcsokat és effekteket. A mixer vezérelhető a beépített előlapi panelen, a választható Blackmagic ATEM paneleken vagy a letölthető control szoftveren keresztül.
Beépített DVE: Az ATEM Constellation független DVE-vel rendelkezik, amely támogatja a grafikák pozícionálást, a méretváltoztatást és a méretezést. Továbbá, a segítségével kép-a-képben effektek hozhatók létre a testreszabható 3D szegélyekkel, árnyékokkal és megvilágítással.
Multiview: Az ATEM 4 M/E Constellation négy multiview kimenettel rendelkezik. 16, 13, 10, 7 vagy 4 ablakos nézetre állítható be, monitorozható a Preview, a bemenetek, a médialejátszók, DSK és az audio jelszintek.
Talkback: az ATEM Constellation HD beépített talkback funkcióval rendelkezik, mely támogatja az 5-pines XLR headset csatlakoztatását, valamint az SDI talkbacket, amely a 15. és 16. SDI csatornát használja a Blackmagic Design kamerákkal való kétirányú kommunikációhoz. A 13-as és 14-es csatornák pedig még a mérnöki talkbackhez is használhatók.
Médiatár: A beépített médiatár RGBA grafikákat és animációkat képes tárolni. A médialejátszók egyszerűen, további bemeneti forrásként jelennek meg az ATEM Constellation HD-n. A beépített médiatároló 60 állóképet és 1200 képkocka animációt képes tárolni.
Advanced Chroma Key: pontos szín-mintavételezés a háttér leválasztásához.
Multi-Rate 3G-SDI bemenet: 20 db multi-rate 3G-SDI bemenet. Az összes HD televíziós szabványú eszköz csatlakoztatható, beleértve a 720p, 1080i és 1080p formátumokat, beágyazott hangot.
Audio mixer: 156-csatornás audio kezelés, 6 sávos parametrikus EQ-val, kompresszorral, limiterrel, zajszűrővel és expanderrel.
ATEM Software Control Panel: Az ATEM szoftver vezérlőpanel segítségével több felhasználó csatlakozhat a mixerhez Ethernet-en keresztül, ezáltal távolról kezelhetik vagy akár megoszthatják a feladatokat. Mindemellett a kameravezérlés, a hangkeverés, a média, a makrók programozása és még a HyperDeck felvevők vezérlése is elérhető. A szoftver Mac vagy Windows rendszeren is futtatható.
• 1 év jótállás
Blackmagic Design ATEM 4 M/E Constellation HD Specifications |
|||
Connections | |||
Total Video Inputs |
40 | ||
Total Video Outputs |
24 | ||
Total Audio Inputs |
2 x balanced 1/4 inch Jack, 1 x 32 stereo channel BNC MADI in, 1 x 5 pin XLR Talkback | ||
Total Audio Outputs |
2 x balanced 1/4 inch Jack, 2 x 32 stereo channel BNC MADI out, 1 x 5 pin XLR Talkback | ||
Reference Input |
Tri-Sync or Black Burst | ||
Webcam Output |
1 x USB-C supporting 720p or 1080p at PGM frame rate | ||
Total Multi Views |
4 x 3G-SDI | ||
Internal Timecode Generator |
Yes | ||
Talkback |
RJ45 for 3rd party talkback systems | ||
Ethernet |
Supports 10/100/1000 BASE-T | ||
Computer Interface |
1 x USB-C supports USB 3.1 Gen 1 (5Gb/s) | ||
Standards | |||
SD Video Standards |
None | ||
HD Video Standards |
720p50, 720p59.94, 720p60 1080i50, 1080i59.94, 1080i60 1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p50, 1080p59.94, 1080p60 |
||
SDI Compliance |
SMPTE 292M, SMPTE 296M, SMPTE 424M, SMPTE 425M level A and B | ||
Video Sampling |
4:2:2 | ||
Color Precision |
10-bit | ||
Color Space |
REC 709 | ||
Product Specifics | |||
Upstream Keyers |
16 | ||
Downstream Keyers |
4 | ||
Advanced Chroma Keyers |
16 | ||
SuperSource |
2 | ||
Talkback Support |
Yes | ||
Mix Minus Support |
Yes | ||
Linear/Luma Keyers |
21 | ||
Transition Keyer |
4 Stinger, 4 DVE | ||
Total Number of Layers |
28 | ||
Pattern Generators |
21 | ||
Color Generators |
2 | ||
Routable Windows |
64 | ||
Tally |
Red for program and green for preview indication | ||
Windows Source Labels |
Yes | ||
Multi View Monitoring | |||
Multi View Monitoring |
4 x multi view configurable to 16, 13, 10, 7 or 4 up view |
||
Multi View Video Standard |
HD | ||
Display Minimum Resolution |
1366 x 768 | ||
Media Player | |||
Media Players |
4 | ||
Media Pool Still Image Capacity |
60 | ||
Media Pool Clip Capacity |
4 | ||
Media Player Clip Length |
720: 1200 frames; 1080: 600 frames | ||
Media Pool Still Image Format |
PNG, TGA, BMP, GIF, JPEG and TIFF | ||
Media Pool Video File Format |
TGA Sequence | ||
Media Pool Audio File Format |
WAV, MP3 and AIFF | ||
Processing, Software | |||
Processing Delay |
< 10 lines | ||
Audio Mixer |
156 Channel mixer | ||
ATEM Software Control Panel |
Mac 11.11 Big Sur, Mac 12 Monterey or later and Windows 10 or 11 | ||
Physical Specifications | |||
Power Supply |
2 x Internal 100 - 240 AC | ||
Power Usage |
147W | ||
Physical Installation |
2 Rack Unit Size | ||
Dimension |
48 x 23 x 9 cm | ||
Weight |
5,23 kg |
