E-Link 3G-SDI Optikai konverter szett Tally-val és Reverse RS485-tel (LNK-M3G-1V-20)

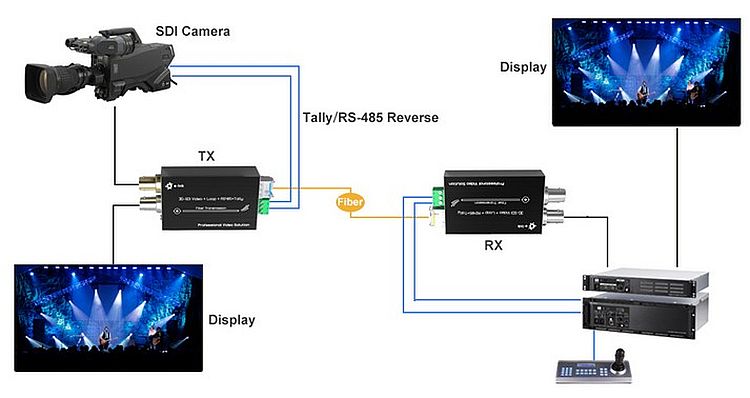

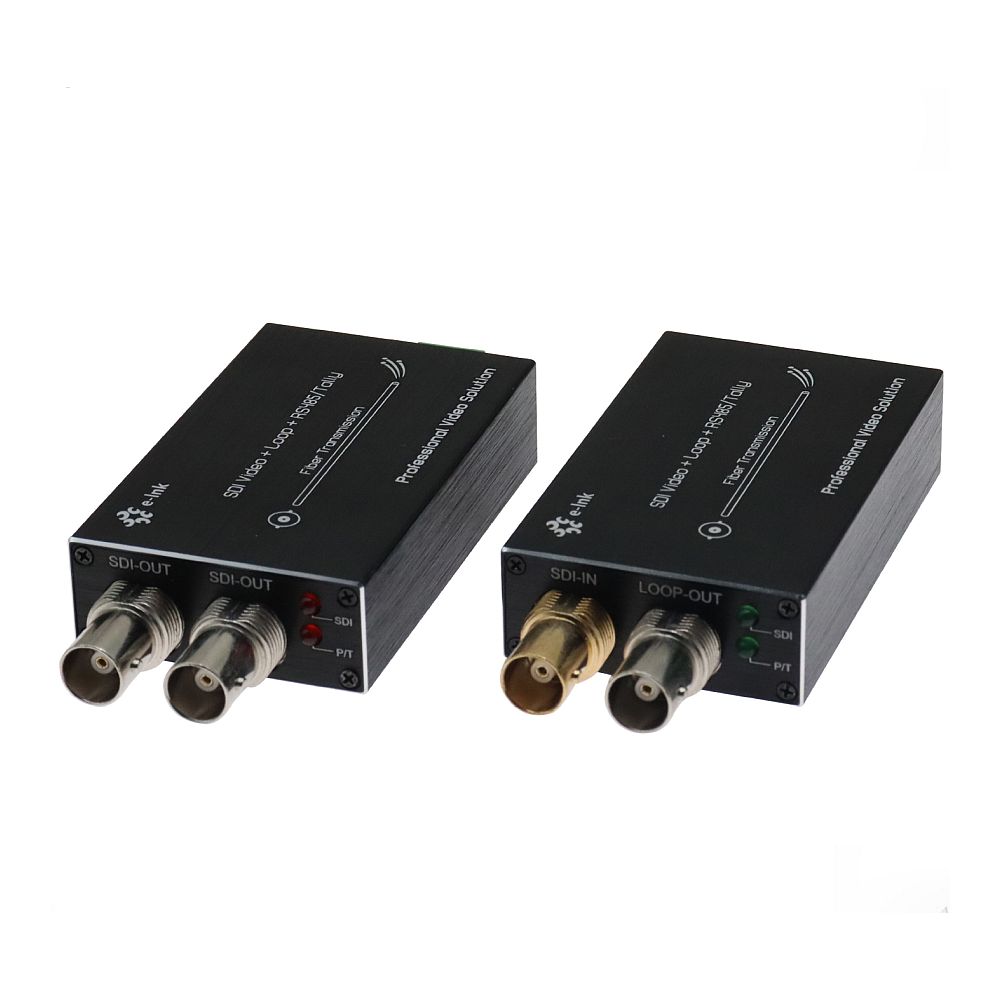

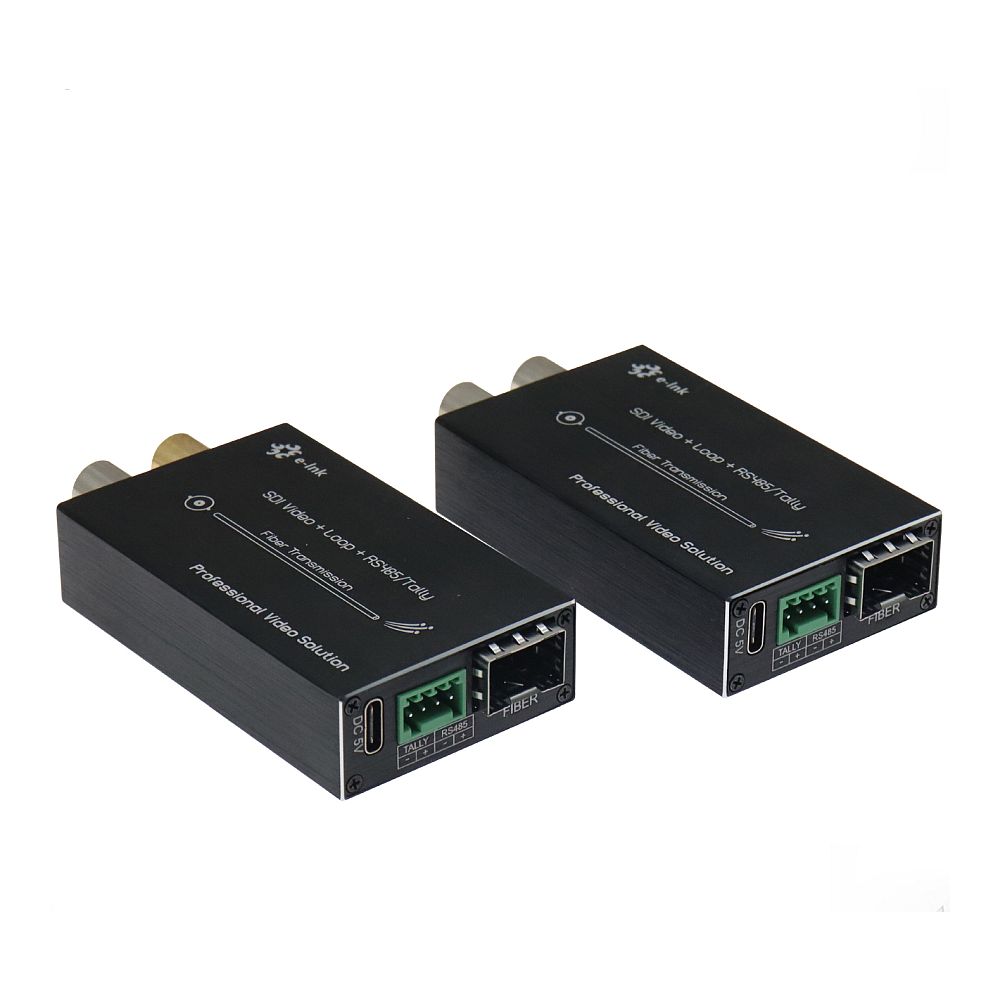

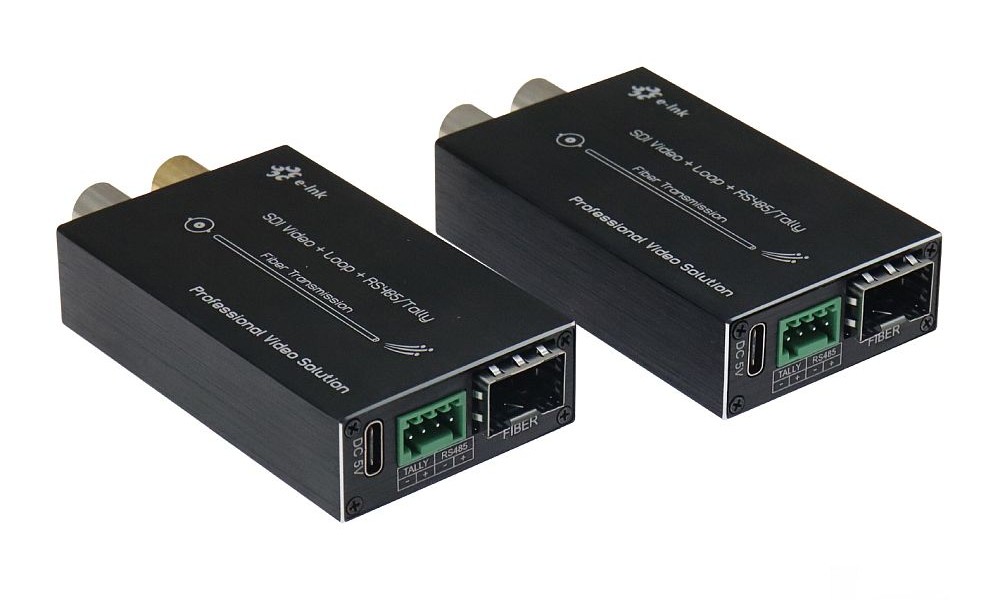

Az e-Link 3G-SDI - optikai konverter egy SFP modulokkal ellátott jeladó (TX) és jelvevő (RX) egységekből álló szett, 1-csatornás 3G-SDI, Tally és Reverse RS-485 jelet továbbít LC csatlakozóval szerelt Single Mode Symplex optikai szálon 20km távolságig. Tömörítés nélküli broadcast minőségű videojel átvitelt tesz lehetővé szinte korlátlan hosszúságban (felár ellenében rendelhető 40km-es változatban is).
E-Link LNK-M3G-1V-20 3G-SDI optikai konverter fő jellemzők
- HD/3G-SDI videójel (beágyazott audio), Tally és Reverse RS-485 átvitel

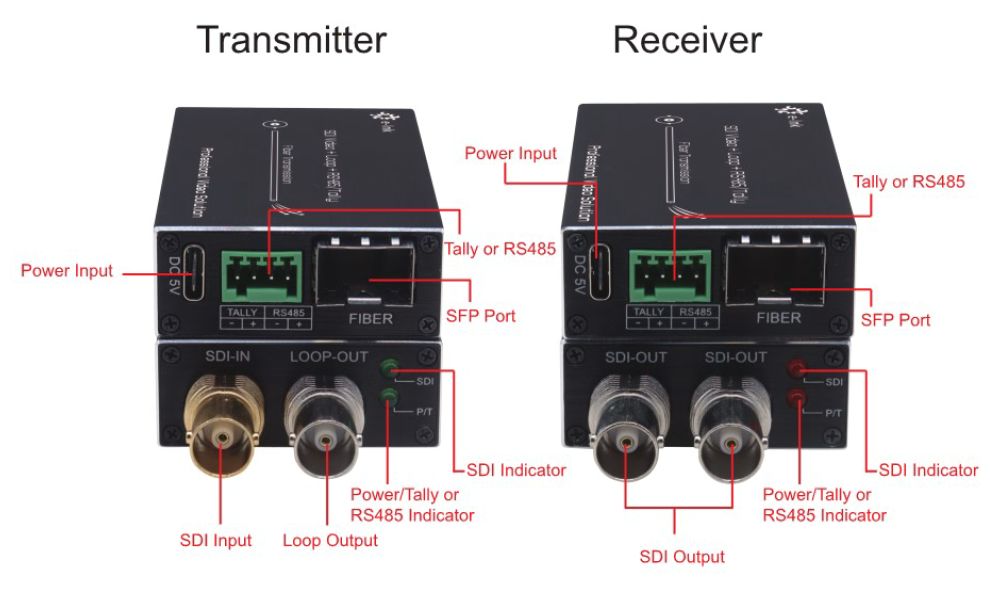

Minden csatornán 8-csatornás beágyazott audio átvitel - Transmitter/adó: 3G-SDI bemenet és továbbfűzött 3G-SDI, Tally és RS485 kijárat
- Receiver/vevő: kettős 3G-SDI kimenet, Tally és (Reverse) 485 bemenet
- Automatikus cable equalizationAutomatikus kábelezési kiegyenlítés: Az eszköz kompenzálja a hosszú SDI kábeleken esetlegesen fellépő jelveszteséget, és ezáltal a bementi SDI jelet a lehető legjobb minőségben továbbítja., 3.2 Gb/s alatt minden átviteli sebeségre
- Automatikus reclockingAz eszköz újraszinkronizálja az eredeti SDI jelet, így az adatok nem torzulnak a hosszabb kábeleken történő átvitel során. 270Mbit/s - 1.48Gbit/s - 3Gbit/s
- Hot swapEgy eszköz cserélhető a rendszer kikapcsolása nélkül. és hot plugEgy eszköz csatlakoztatható a rendszerhez, anélkül hogy teljesen leállítanánk. támogatás
- Szuper optikai dinamikai tartomány (videójel átvitel nagyon széles fényerő-tartományban)
- Beállításmentes működés
Az eszköz képes automatikusan kezelni és optimalizálni az optikai szál és a videójel esetleges változásait, különbözőségeit, melyet okozhat például a kábel hosszúsága és minősége, az interferenciák vagy az adatsebesség. Így nem ígényel manuális beállítást. - Stabil működés jellemzi, képes kezelni a különböző szinkronizációs problémákat, nem standard jeleket
- Közvetlenül kompatibilis 3G-SDI kamerarendszerekkel
- LED státuszjelző az eszköz működésének monitorozására

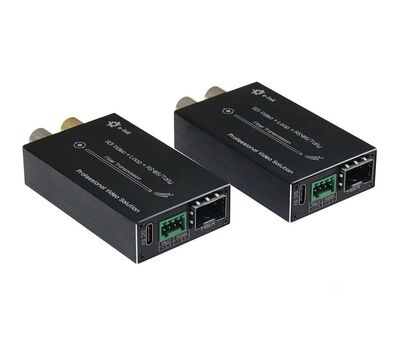

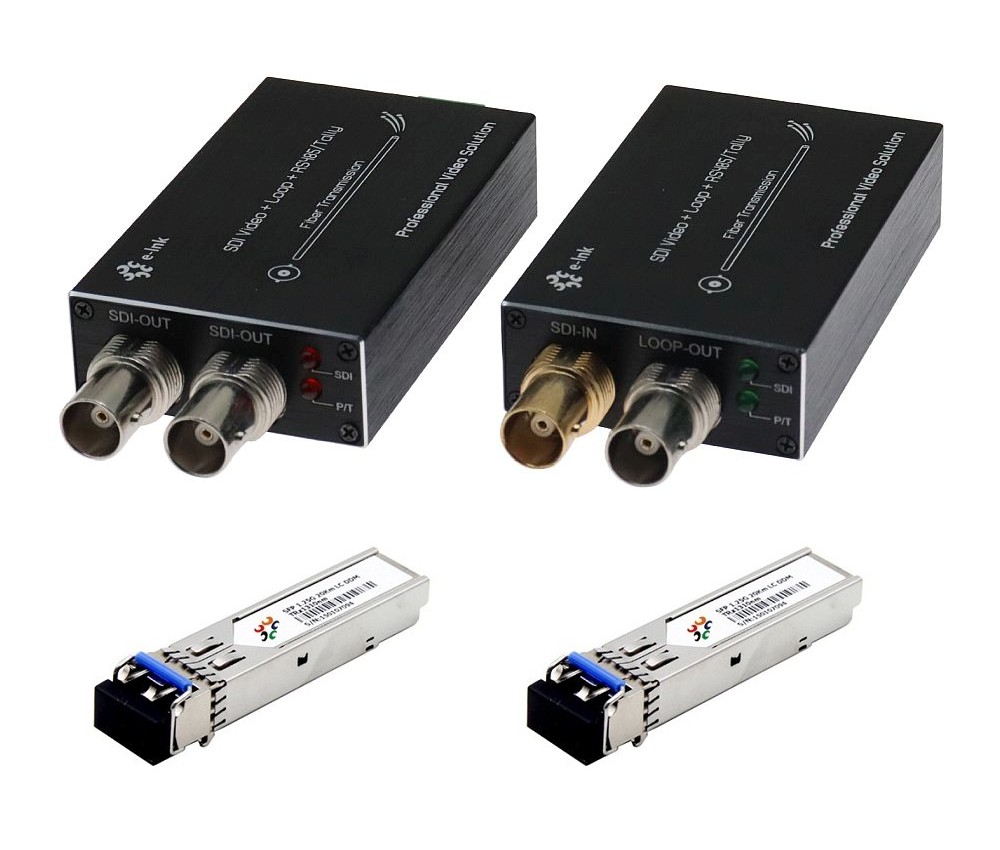

1 db E-Link LNK-M3G-1V-20 optikai konverter adó
1 db E-Link LNK-M3G-1V-20 optikai konverter vevő
2 db SFP modul
2 db AC/DC adapter
Jótállás: 2 év
1 db E-Link LNK-M3G-1V-20 optikai konverter vevő
2 db SFP modul
2 db AC/DC adapter
Jótállás: 2 év
Specifikáció |
|
| Fiber Optical interface | |
| Fiber interface | Simplex LC |
| Transmission distance | 20 km |
| Wavelength | 1310 nm / 1550 nm |
| Video | |
| Video interface | BNC |
| Video input/output impedance | 75 Ω |
| Video input/output voltage | Typical: 1Vpp, Min. 0.5Vpp, Max. 1.5Vpp |
| Video Bits Rate | Max. 3.2Gb/s |
| Differential gain (10%～90% APL) |
<1% |
| SDI format support | 625/25 PAL |
| 525/29.97 NTSC, 525/23.98 NTSC | |
| 720p50, 720p59.94 | |
| 1080i 23/24/30/50/59.94 | |
| 1080p 23.98/24/30/50/60 | |
| Video SDI standard | 270Mbps (SD-SDI), 1.485 Gbps/M (HD-SDI) |
| SMPTE425M 3Gb/s Mapping (3G-SDI) | |
| SMPTE424M 3Gb/s serial interface (3G-SDI) | |
| Data | |
| Physical interface | Industrial standard screw terminal |
| Data type | Tally & Reverse RS485 |
| Frequency/Rate support | Max. 115200bps for RS422 |
| BER | <10ˉ9 |
| Electrical | |
| Power adaptor | DC 5V |
| Power consumption | <5W |
| LED Indicator | |
| SDI | SDI video |
| P/T | Power Supply |
| Mechanical | |
| Dimensions (LxWxH) | 73 x 44 x 17 mm (TX) |
| Weight | 75 g (TX) |
| Casing | Aluminum Case |
| Mounting Options | Desktop |
| Environmental | |
| Working Temperature | -20°C ~ +70°C |
| Storage Temperature | -40°C ~ +80°C |
| Working Humidity | 0~95% |
| MTBF | ≥100000 hours |
