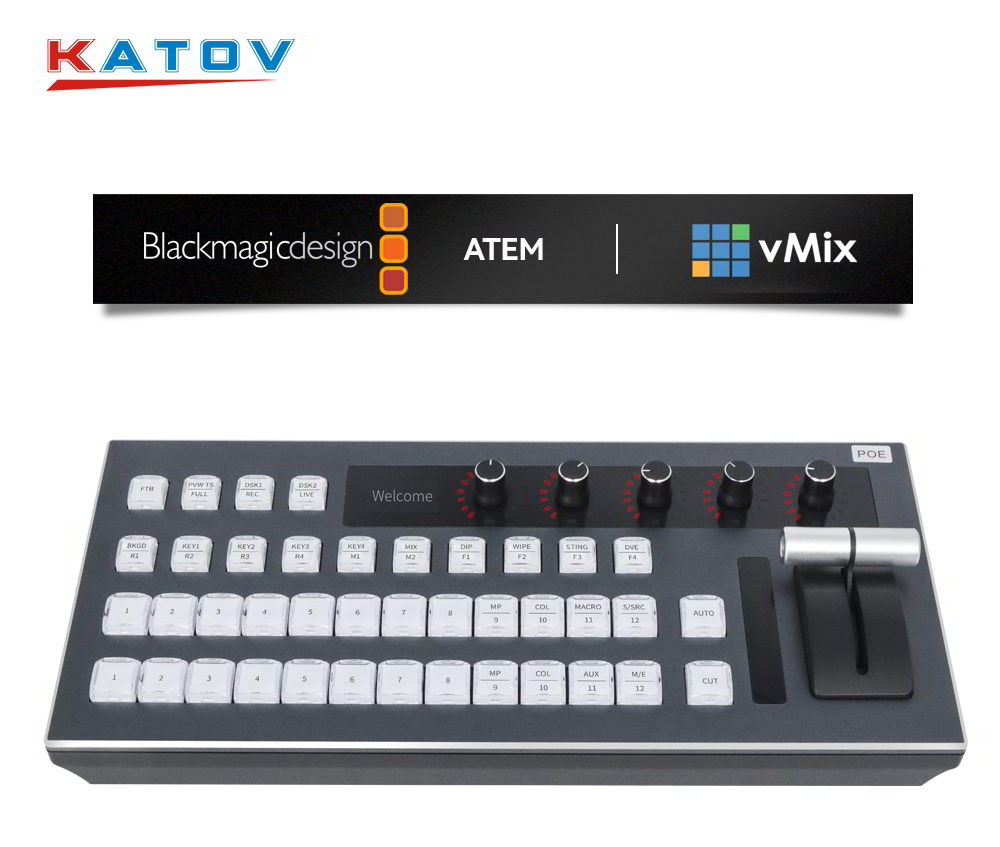

KATOV KD50X ATEM/vMix/OBS Control Panel és Tally Interface

A KATOV KD50X egy multifunkciós kontroll panel Blackmagic ATEM mixerekhez* és vMix és OBS szoftverhez. Lehetővé teszi, hogy élő adás közben, a BMD Advanced Panel-lel és/vagy T-bar-ral vagy PGM/PVW nyomógombsorral el nem látott ATEM mixert hagyományos, 12-csatornás AV keverőhöz hasonlóan, nagy méretű nyomógombokkal, audio-potméterekkel és T-bar-ral lehessen kezelni a hatékonyabb munkafolyamat, a finomabb átmenetek, effektezések érdekében. A KD50X a vMix vagy OBS alkalmazással az előzőkhöz hasonlóképpen használható: egy hagyományos (asztali) kezelőfelületet, vezérlőpultot biztosít az élő produkciós szoftverek számítógépes-egerészős felülete helyett.
A kontroll panel gyakorlatilag nulla késleltetéssel működik, mind ATEM mixer, mind vMix, OBS szoftver használata esetén.


* A KatoVision (KATOV) korábbi olcsóbb modellje, a KD50V nem támogatta az ATEM mixereket és nem volt PoE tápellátása.


Tally Interface
A KATOV KD50X Tally Interface-ként is működik, akár vMix, akár ATEM üzemmódban. Segítségével a Tally használathoz nem szükséges más Tally Interface, mert a KD50X teljes mértékben kiváltja azt.
Pl. ATEM mixerekkel történő Tally használathoz KD50X nélkül szükséges volna a Blackmagic GPI and Tally Interface-e.
Részletesebben lásd e leírás alján!


A KD50X-nek tehát 3-féle üzemmódja van: ATEM, vMix és OBS. A három üzemmód közül a beépített OLED kijelzőn választható ki a megfelelő.

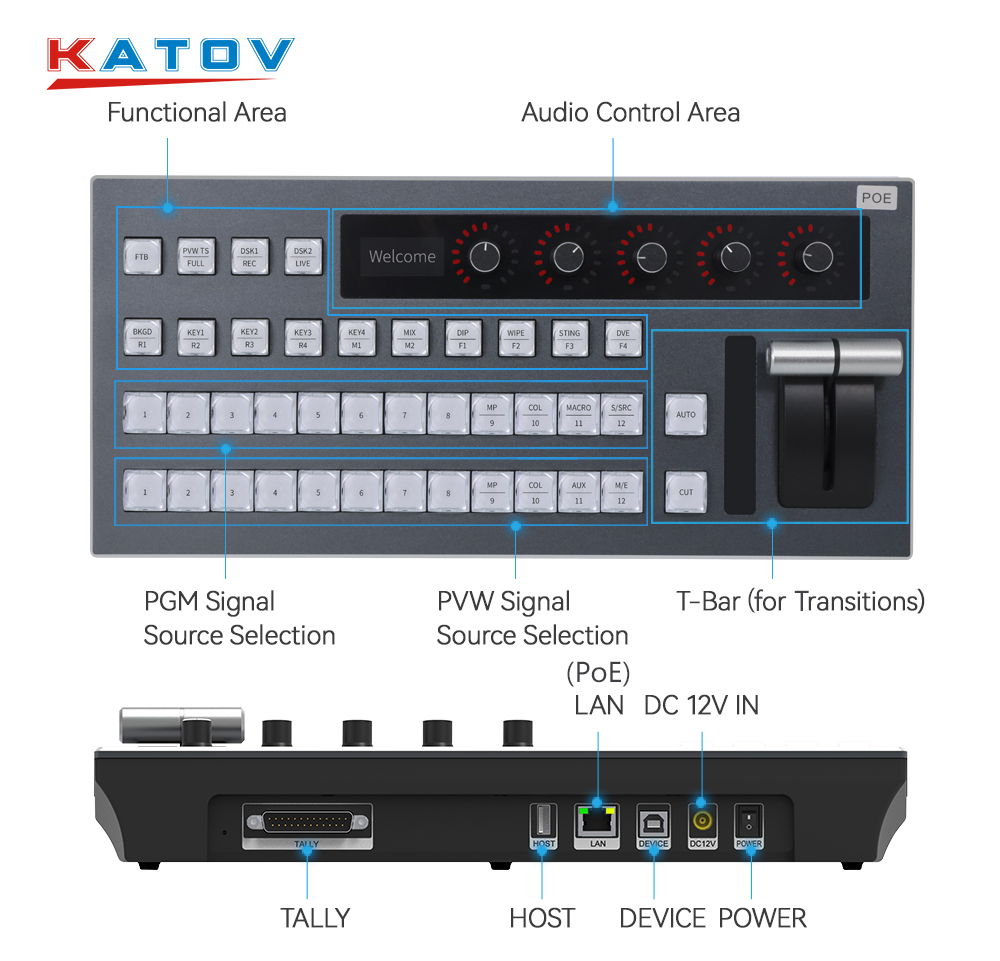

A KD50X felépítése, működése a klasszikus AV mixerekhez hasonló: a nyomógombsorok elhelyezkedése, határozott nyomás-érzetük, többszínű háttérvilágításuk, a T-Bar finom-mozgása egy hagyományos keverőpultéhoz hasonló. A nyomógombok háttérvilágításának fényereje 3 lépésben szabályozható, amely lehetővé teszi a különböző helyszíni közvetítések eltérő fényviszonyaihoz (nappali vagy esti) igazodó beállítást.

A 4 hangcsatorna és a master szintjének beállítása LED-es állapot-kijelzéssel ellátott potméterekkel történik, amely lehetőség különösen hasznos azoknak, akik nem szeretik a vMix-ben vagy ATEM Software-ben egérrel állítgatni a hangszinteket. A potméterek egyben nyomógombok is, segítségükkel lehet az adott csatornát némítani. A némítást a KD50X a potenciométer alatti piros LED-del jelzi ki.

Transition Control: Auto, Cut, T-bar

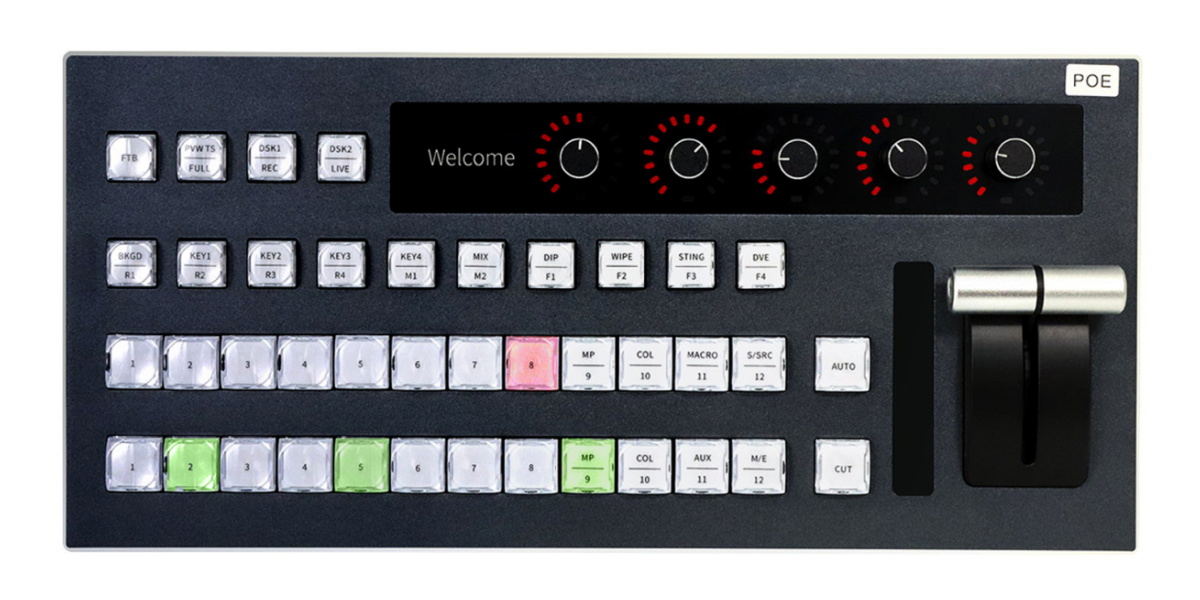

12-csatornás Preview és 12-ch Program vezérlés (teljes, 2x12 db-os nyomógomb-sor)
Display: konfigurálás és testreszabás OLED (menü) kijelzőn keresztül

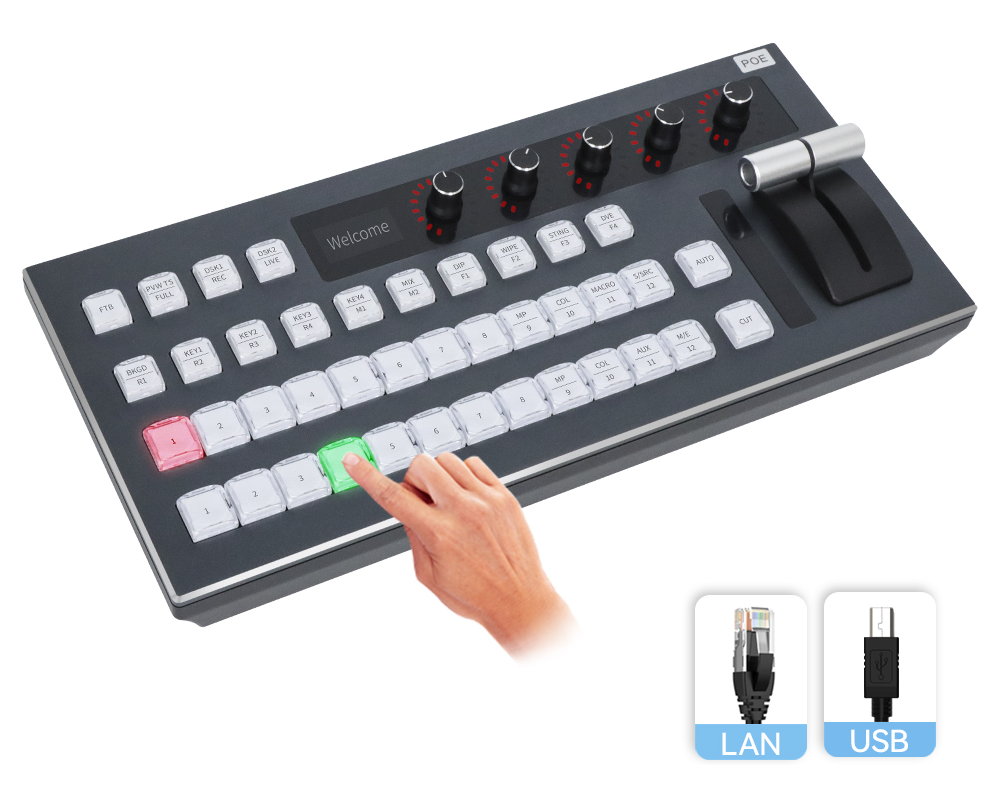

Nyomógomb megvilágítás: piros/zöld háttérvilágítás jelzi a csatorna PVW/PGM állapotát.
Audio Control: Master audio jelszint + 4 egyedi csatorna (+ némítás)

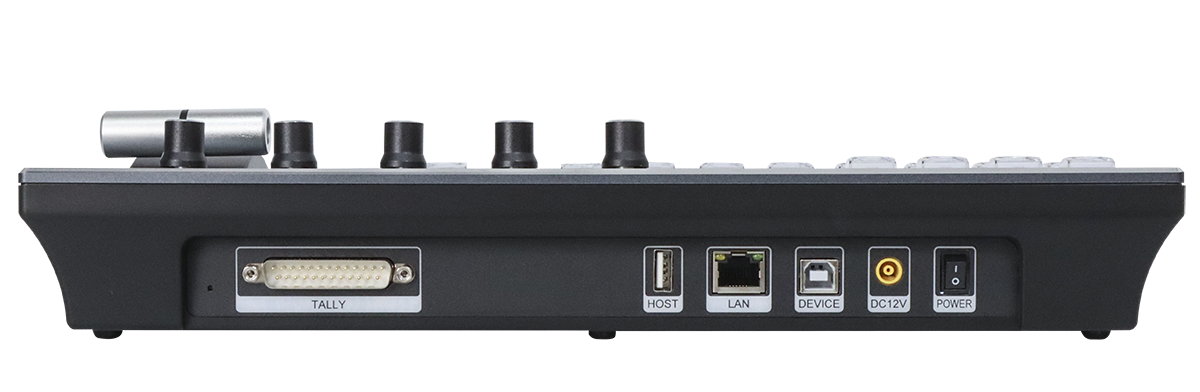

Tally kontroll: 25-tűs LPT, PGM: piros, PVW: zöld támogatással.


ATEM üzemmód
A KD50X a Blackmagic Design ATEM mixerrel együttműködve 12-csatornás videó keverőpultként használható. Ajánlható minden olyan BMD ATEM mixerhez, amelynél nincs T-bar és/vagy az előlapi (függőleges elrendezésű) kezelőfelület csak korlátozott (hardveres) használatot tesz lehetővé és egyébként elegendő a KD50X-nél rendelkezésre álló 12 videocsatorna használata. (A többcsatornás ATEM mixereknél is nyilván csak 12-t PGM/PVW-t használhat a KD50X-szel.) Ajánlott azokhoz a keverőkhöz is, amelyeknél nincs PVW nyomógombsor vagy olyan kisméretű nyomógombokkal vannak ellátva, amelyek gyakorlatilag használhatatlanok (pl. ATEM Extreme sorozat).

A KATOV KD50X pult 12 db ATEM videobemenetet kezel: támogatja a 12 csatornás PGM és 12 csatornás PVW-t, élő keverést, átmeneteket, effektezést. Emellett 4 sávon + master kezeli a mixerbe beérkező hangot. A KD50X-en elérhetők az ATEM átmenetek és effektek, S/SRC, MACRO, AUX, M/E, Upstream, Downstream, stb. és támogatja az egyedi kimeneti beállításokat. A PVW/PGM nyomógombsor alapértelmezet
A KD50X működéséhez nem szükséges telepítés vagy ATEM szoftver-t futtató számítógép, de néhány (pl hang) beállítás elvégzése azon keresztül lehetséges.

• Bemenet: 12-ch Preview, 12-ch Program
• Átmenetek: 5 transition nyomógomb (mix / dip / wipe / sting / DVE)
• Upstream keyer control: 4 kulcs gomb (background / key 1 / key 2 / key 3 / key 4)
• Kép a képben: R1 / R2 / R3 / R4
• Visszajátszás beállítása: M1 / M2
• Downstream keyer control: 2 DSK nyomógomb
• FTB: supported
• Preview transition: támogatott
• Makrók: támogatott
• S/SRC: támogatott
• M/E: támogatott
• AUX: támogatott
• REC: támogatott
• LIVE: támogatott
• T-Bar: támogatott

A KATOV KD50X switch nélkül, direktben is összeköthető az ATEM mixerrel, Laptop/PC sem szükséges.
(Nagyításhoz kattintson a képre!)

vMix üzemmód
vMix szoftverrel használva a KD50X-et, 12-csatornás videó keverőpultként működik, amelynek kezelése csaknem megegyezik egy hagyományos AV mixerével. A KD50X pult 12db vMix videobemenetet kezel (kever/effektez), amelyek lehetnek NDI források is: 12-ch PGM +12-ch PVW élő keverése. Emellett 4 sávon + master kezeli a vMix hangot. A KD50X-en elérhető az összes olyan funkcó, effekt, wipe, stb., amelyet a vMix billentyűzetre definiálni képes.

• Csatlakozás: LAN (<100m), PoE 802.3af (USB 2.0)
• Bemenet: 12-ch Preview, 12-ch Program
• Átmenetek: 4-féle, nyomógombokhoz rendelve
• Overlays/Kép a képben: 4 overlay csatorna (R1 / R2 / R3 / R4)
• Visszajátszás beállítása: 2 playback csatorna (M1 / M2)
• REC: támogatott
• Stream: támogatott
• LIVE: támogatott
• T-Bar: támogatott

Nagyításhoz kattintson a képre!

OBS üzemmód
OBS szoftverrel használva a KD50X-et, a vMix-nél leírtak érvényesek. A csatlakozás a USB-n keresztül történik.

KD50X jellemzők

• vMix szoftver és BMD ATEM mixer kompatibilitás
• Prémium minőségű kialakítás
• 12 videó csatorna kezelése, effektezése
• 4 csatornás + master audio mixer funkciók
• SD/HD/FHD/UHD/4K formátum független működés 4096x2160 felbontásig (4K mixerrel és vMix 4K és Pro verziókkal)
• Egyszerű üzembe helyezés, kényelmes használat, ergonomikus kialakítás
• Hagyományos produkciós mixerrel megegyező kezelőfelület
• Profi nyomógombok 2-színű háttérvilágítással, fényerő szabályozással
• Audio potméterek LED-es állapot kijelzéssel, némítással
• NDI®, NDI|HX® jelforrások kezelése (vMix)
• Effektezés, átmenetek kezelése
• T-Bar LED-es állapot-kijelzéssel
• Beépített Tally Interface (nem szükséges GPI Tally Interface)
• Ajánlott a vMix HD, vMix 4K és vMix Pro produkciós szoftverekhez
• Beépített LCD kijelző a konfiguráláshoz, üzemmód-váltáshoz
• Masszív, CNC megmunkált alu-ötvözet ház, tartós kialakítás
• Prémium minőségű termék élő közvetítések lebonyolításához
• LAN/Ethernet (ATEM, vMix) és USB interfész (vMix, OBS)
• PoE tápellátás (tartozék hálózati adapterről is működik)

Telepítés és kompatibilitás
Az KATOV KD50X telepítése nagyon egyszerű:

vMix-nél

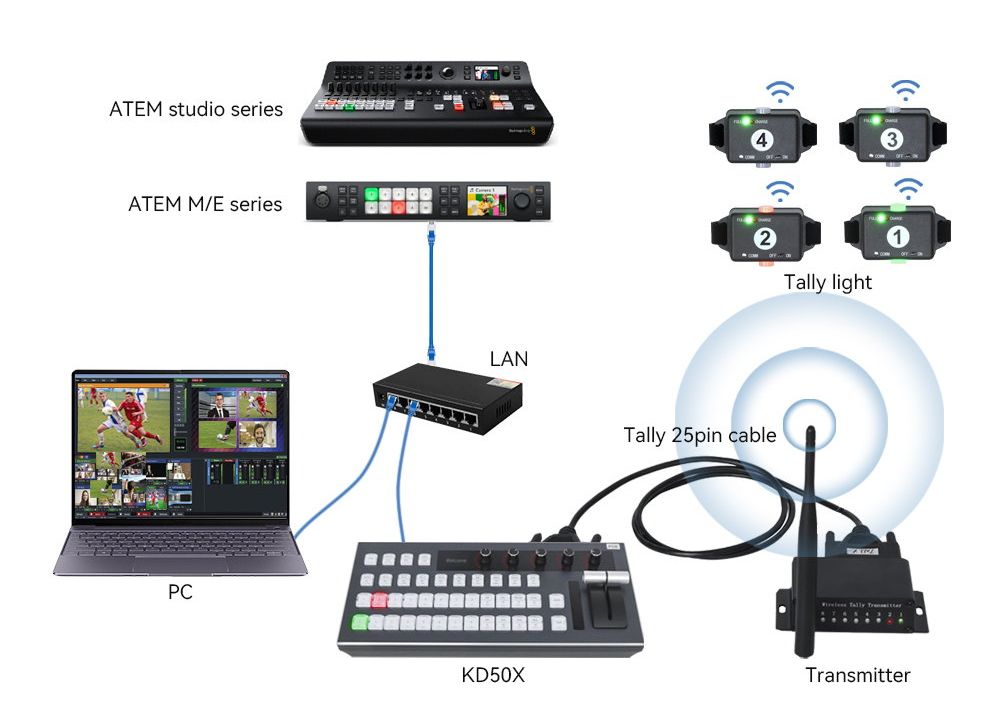

a KBD50X LAN portját szükséges a vMix-et futtató laptoppal vagy PC-vel közvetlenül vagy egy switch-en keresztül összekötni (és megadni a számítógép IP-címét) és az eszköz azonnal használható. A csatlakozási diagramot lásd a fenti ábrán.

ATEM-nél
a KBD50X LAN portját szükséges az ATEM mixerrel közvetlenül vagy egy switch-en keresztül összekötni (utóbbi esetben megadni az ATEM keverő IP címét). A csatlakozási diagramot lásd a fenti ábrán.
Semmilyen további driver-re, konfigurációs file-ra, stb. nincs szükség, az eszköz azonnal működik.

OBS-nél
Az OBS-t futtató számítógéphez az USB porton keresztül kell csatlakoztatni a KD50X-et, kiállítani az OBS üzemmódot és az eszköz azonnal használható.


Tally Interface - kettő egy árában!

Tally rendszerek és KD50X
A BMD ATEM mixerek és a vMix egyszerűen használhatók különböző Tally rendszerekkel a KD50X beépített Tally Interface-ének köszönhetően. A KD50X használatával tehát nincs szükség külön Tally Interface-re, amely egyébként lehetővé tenné az ATEM mixer és a vMix Tally rendszerekhez való illesztését.

ATEM mixer és KATOV Tally rendszerek
ATEM mixerrel használva a KD50X-et és a KATOV KT-TA4 és KT-TA8 vezeték nélküli Tally rendszereit, a Tally rendszer üzembehelyezéséhez semmilyen további kiegészítőre nincs szükség, a KD50X kiváltja a Blackmagic GPI and Tally Interface-t(!!)**, amely egyébként szükséges volna a Tally használathoz.

A KD50X használatához nem szükséges switch vagy laptop: közvetlenül is beköthető az ATEM keverőbe.
