AVMatrix VS0601U 6-CH SDI/HDMI Mixer

Új SDI/HDMI Multiformat Switcher az AVMatrix-tól

Sokan keresik a legolcsóbb megoldást, ami érthető, még is ki akarna az adott feladatra több pénzt költeni, mint, amit muszáj. Persze vannak más szempontok is, ami az első ránézés után második ránézésre mégis fontos lehet. Mostani cikkünkben az AVMatrix új élharcosáról lesz szó, a VS0601U -ről. Teszünk a második ránézés után egy harmadik és egy sokadik ránézést is. Nagyon sok rossz tapasztalatom van a HDMI csatlakozókról.Nagyon óvatos, de rendszeres használat mellett is 1-2 év alatt teljesen tönkre tud menni. Kivétel a kivétel. Nagy örömmel töltött el, amikor először megláttam, hogy ezen a kis keverőn jó sok SDI csatlakozó kapott helyet, ami több nagyságrenddel jobban bírja a strapát, sokkal robosztusabb, mint a HDMI csatlakozó. Legnagyobb meglepetésemre a Multiviewer kimenet szimultán megvan SDI és HDMI csatlakozókon is. Nade, ne szaladjunk fejjel az erdőbe, mert esetleg nem látjuk a fát! Nézzük szép sorban, milyen sokoldalú kis kép -és hangkeverő ez:

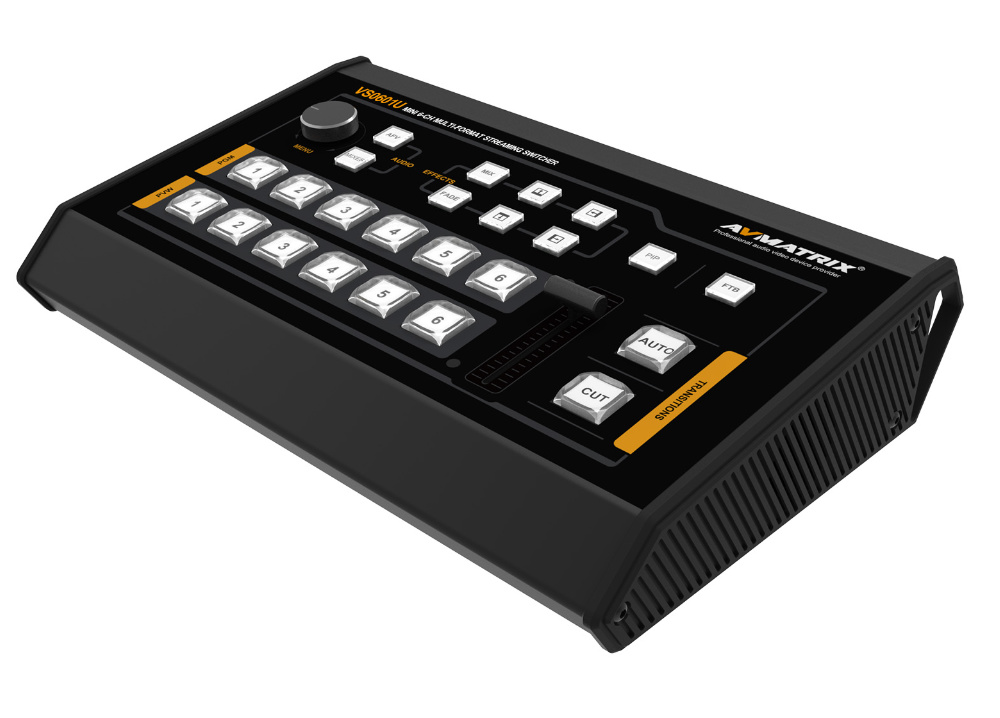

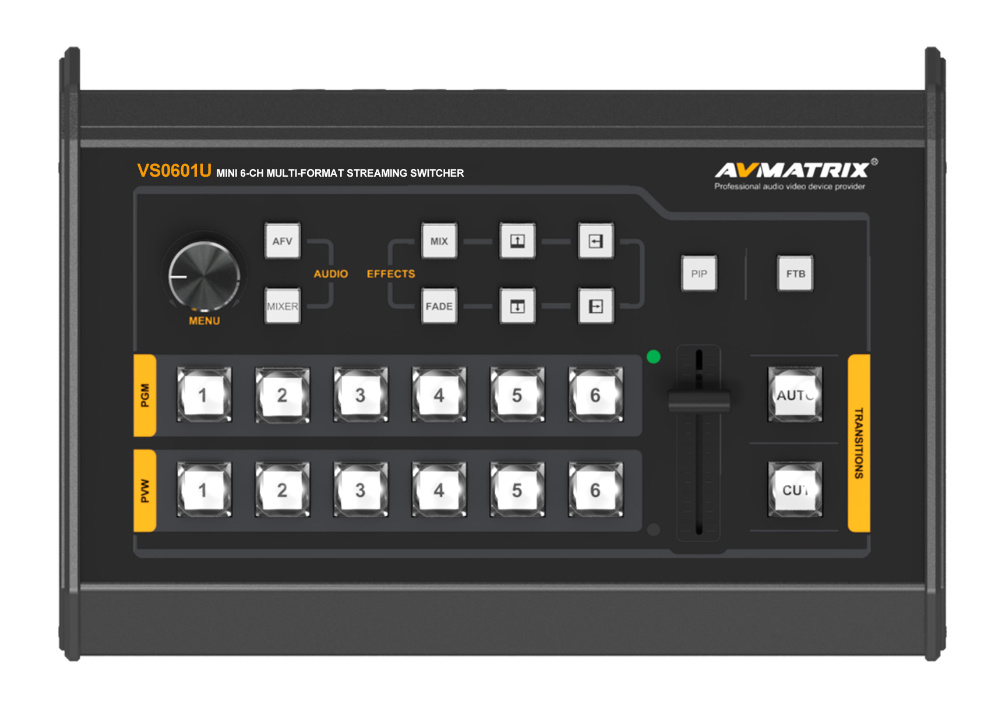

Kezelőgombok és U-bar

Ugyan nem nagy úton járnak a gombok, de határozottan és jól elkülöníthető a gombnyomás, nem gagyi puha gumibigyó. A Video bemeneteket két fényben, PGM/Piros és PRW/Zöld színben láthatjuk. Az egyéb funkció gombok kék színűek, ha aktívak. Az U-bar nem klasszikus egyenes pályán halad egy toló potmeteren és teljesen jól használható.


6 videocsatorna bemenet: 4 SDI és 2 HDMI, Multi-format Scaler

  Hihetetlen sok bemeneti formátumot alkalmazhatunk. A standard SD és HD formátumok mellett PC-s formátumokat is fogad, ráadásul framerate konverzióval. Nem találtam olyan formátumot, amit nem kezel:
pl.1024x768@60Hz is használható a bemenetén akkor is, ha pl. 1080i50 a kimeneti formátum.


2 SDI PGM, 1 HDMI PGM, 1 SDI AUX kimenet

Gyakorlatilag három fix PGM kimenet áll rendelkezésünkre, 2 SDI és 1 HDMI. Azonban van még 1 SDI AUX kimenet is, ahová a PRW és a PGM is kapcsolható. Ezzel megoldással akár négy PGM kimenettel is dolgozhatunk.
Az AVMatrix névhez hűen, a VS0601U akár 6 be és 2 független kimenetes mátrixként is üzemeltethető!


Multiviewer kimenet: 1 SDI és 1 HDMI

Nagyon kellemes tudat, hogy nemcsak kettő, hanem kétféle(SDI, HDMI) kimenet áll rendelkezésre. Pl. sport közvetítéseknél, de máshol is a kommentátor látni akarja az összes kameraképet. Persze a képvágó/rendező is. Külön eszköz rendszerbe tétele nélkül megoldható ez a feladat. Az SDI távolabb, a HDMI a képkeverő mellé vezethető. A Multiviewer képen az összes bemenet, a PRW, PGM, pontos idő, valamint a rendszer menü látható.


U-bar/AUTO/CUT átmenetek és MIX/FADE/WIPE effektek

Különböző átmenetek közül válogathatunk, ami egy élő produkció levezényléséhez szükséges lehet. Éles képváltás, átúszás, wipe effektek.


PIP, kép a képben funkció méret és pozíció állítással

Lehetőség van pozícionálással három méretben kép a képben beállításra is.



Hangkeverő analóg bemenetekkel és kimenetekkel embeddálás- és deembeddáláshoz, monitorozáshoz

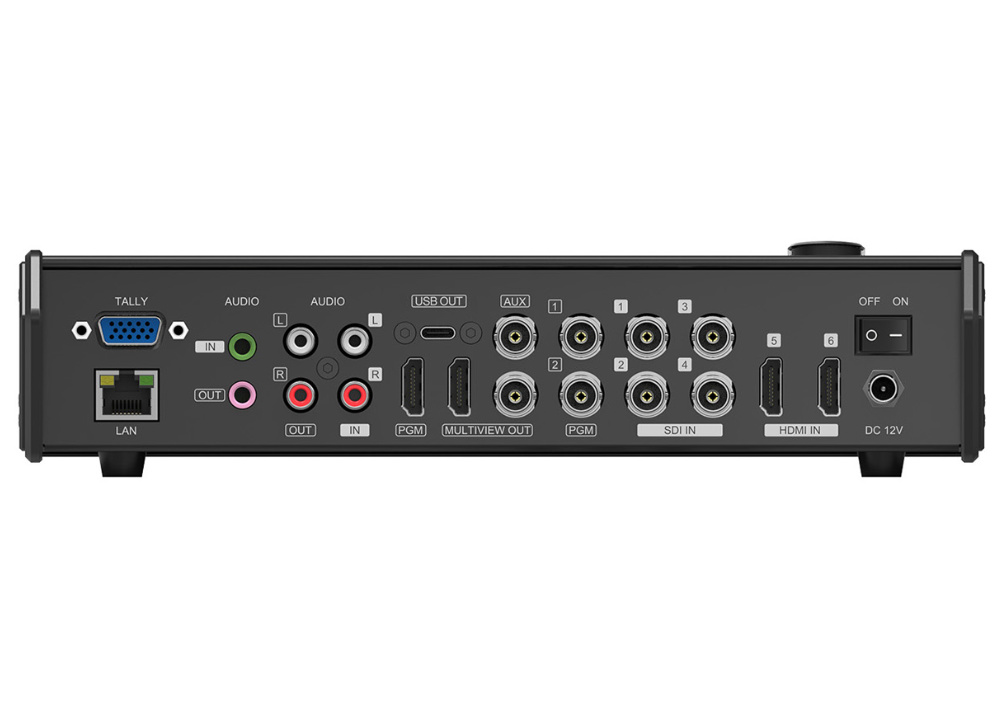

A készülék hátulján két sztereó jack és kétszer kettő RCA csatlakozót találunk. Ezekkel a csatlakozásokkal szinte mindenféle hangkezeléshez szükséges munka ellátható. Ténylegesen két fő funkció között választhatunk:

1., A hang követi a videó forrást, tehát, amelyik bemenet a PGM kimenetre kerül, ahhoz a videó bemenethez tartozó HDMI-be embeddált hang fog a PGM jel mellé kerülni. Tökéletes választás, ha „csak” források között kell váltanunk, képpel, hanggal együtt.

2., Mix funkció segítségével egy két csatornás, sztereó virtuális hangkeverőnk lesz. CH1 és CH2 néven láthatjuk a menüben. Mindkettő csatornára választhatjuk a 6 video csatorna embeddált hangját, valamint az analóg RCA és 3.5 mm jack bemeneteket is. Mindkét csatorna szintjét külön állíthatjuk 100 lépésben. Tehát be tudjuk szintezni a beérkező jeleket. Tulajdonképpen személy szerint azt gondolom, hogy ez pont elég. Egy rendezvényen akár saját magunk csináljuk a helyszíni hangosítást, akár külső cég, két dolgot kell megoldanunk: A video-bejátszásnak legyen hangja a hangosításban (RCA vagy 3.5 mm jack), valamint, hogy a rendezvény hangosításból egy kevert hangot embeddálni tudjunk a PGM kimenetbe. Ha televíziós közvetítést készítünk, akkor is többnyire külső hangkeverő kimeneti jelét kell feldolgoznunk. Mindezeket tökéletesen meg tudjuk oldani, sőt még a kevert program hanghoz hozzá tudunk keverni atmoszféra hangot valamelyik kamera (SDI-on vagy HDMI-n) bejövő embeddált hangját felhasználva.



GPIO/Tally vezérlés

Lehetőség van külső eszköz felhasználásával Tally lámpa vezérlésre, ami nagyon jól jöhet az élő produkciós felhasználás során, ahol gyorsan tájékoztatni kell a műsorvezetőt illetve a kameramant, hogy mikor melyik kamera képe van a PGM kimeneten.


Kimeneti rendszer formátum

A kimeneti formátumokat menüben lehet konfigurálni:
1080P 60/50/30/25/24, 1080i 60/50.

Így néz ki a rendszer menü:

Kézitáska

Egy szett táskát is kapunk a vásárlás összegéért, ami nagyon praktikus, mert a tetejében tépőzáras lap mögött egy tárolót találunk, amiben a tápegység mellé még pár kábel, átalakító is elfér.


Summázat

Összességében egy nagyon jól használható eszköz, igen kedvező áron, rengeteg hasznos funkcióval, masszív csatlakozókkal. Sikerült olyan kép- és hangkeverőt készítenie az AVMatrixnak, amit nagyon nehéz más gyártók termékeivel összehasonlítani. Annyi azért látszik, hogy egy közvetítő rendszerben ez az eszköz rengeteg funkciót el tud látni.


A bejátszott anyagok az INSTAR films engedélyével kerültek felhasználásra. https://www.facebook.com/InstarFilms/
