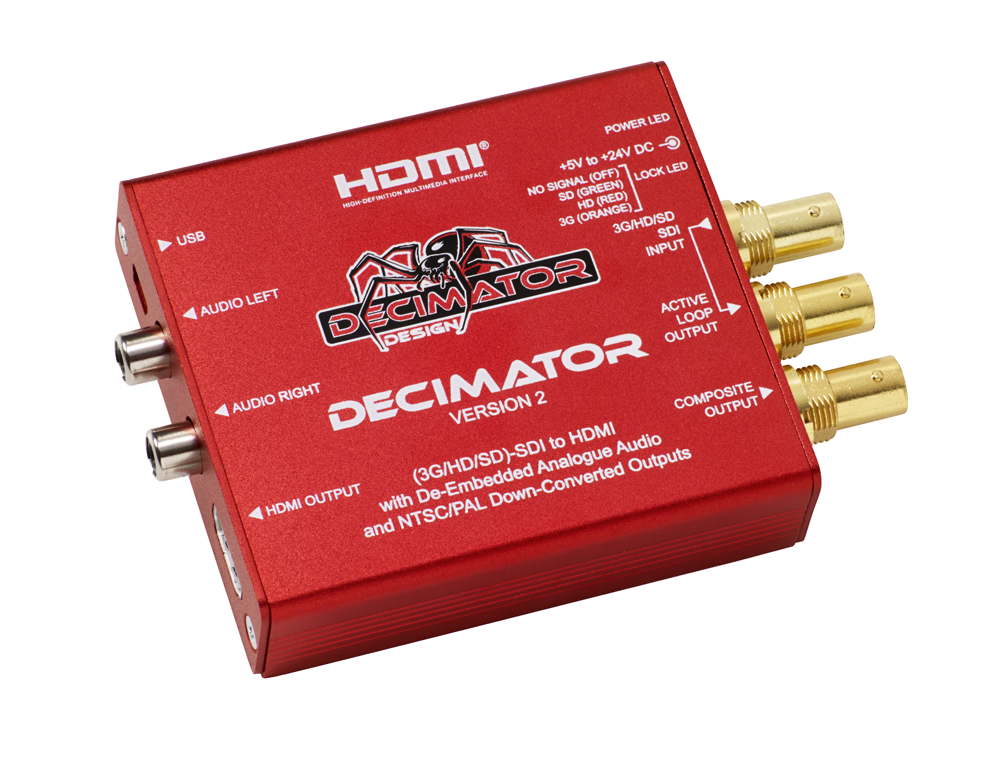

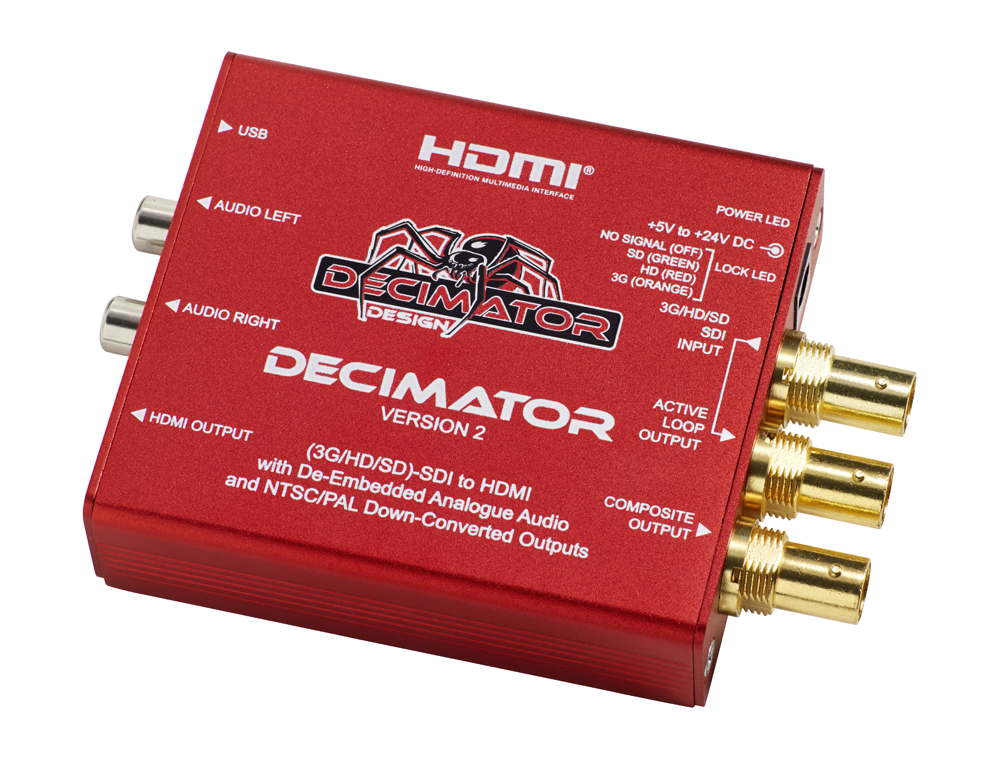

Decimator 2 SDI to HDMI & Analog Mini Konverter

A Decimator SDI to Analog/HDMI mini konvertere az SDI jelet alakítja át analóg kompozit (PAL/NTSC) és HDMI jellé.

A Decimator 2 elvégzi az átméretezést, képoldal-arány átalakítást és ha szükséges a 3G jel váltottsorossá alakítását is, stb.

Már nem forgalmazzuk..

Szállítási cél	United States
Szállítási költség és szállítási idő: kérjük, kattintson a "Kosárba!" feliratra!

Már nem forgalmazzuk..

Alternatíva

Részletes leírás

Specifikáció

Csomag tartalma

Képek

Küldés

Értékelések

Decimator 2 SDI to HDMI & Analog Mini Konverter

A "Decimator 2" SDI to Analog/HDMI mini konvertere a 3G, HD, SD SDI jelet alakítja át analóg kompozit (PAL/NTSC) és HDMI jellé. A HDMI és analóg jel szimultán megjelenik a kimeneteken. Az SDI jel formátumát automatikusan detektálja, az oldalarányok átalakíthatók. A 3G SDI (1080 50p/60p) jelet is konvertálja kompozit jelre (tehát az átméretezésen túl elvégzi a váltottsorosra alakítást is, ami szükséges, mert az analóg CVBS váltottsoros formátum), ellentétben pl a BMD SDI to Analog mini konverterével, ahol ígérik ugyan ezt a lehetőséget, de annak kompozit kimenetén csak váltottsoros SDI bemenet (SD/HD 50i/60i) esetén van jel, 50p vagy 60p bemenet esetén csak a HD komponens kijárata él.

Auto detects 3G, HD or SD (26 Formats in total) and can handle switching of synchronous sources
Simultaneous scaling on both the HDMI and Composite outputs with a maximum delay of 1 input frame
HDMI output with optional full scaling and aspect ratio conversion
Down-converted Composite output with:
- NTSC or PAL is selectable for 3G/HD inputs
- SD will be passed unchanged.
- Low latency 3G/HD to SD Down-conversion with
- ARC (Aspect Ratio Conversion) of either:
   16:9 to 16:9 Anamorphic
   16:9 to 4:3 Letterbox
   16:9 to 4:3 Centre Cut (Crop to 4:3)
- Full 10-bit data path and multipoint interpolation
- 16 times over-sampling for Composite Output
Passes EIA-708/608 Closed Captions to the Composite Output
Full 16-Channel Audio metering displayed on the HDMI output with:
- Any of the 4 audio groups individually selectable
- Vertical or Horizontal Bars
- AES/EBU, VU, Extended VU, BBC, EBU, DIN and NORDIC Scales
- Bar & Float, Bar only or Float only
- Transparency adjustment
- Separate Bar and Float Ballistics control
- Adjustable Reference level
- Red, Yellow and Green Range adjustment
- Bar thickness adjustment
- Margin adjustment
Adjustable Graticules Generator displayed on the HDMI output with:
- Separate enables for Safe Action, Safe Title and Centre Cross
- Adjustable position for either Safe Action or Safe Title
- Adjustable colours for Safe Action, Safe Title and Centre Cross
Text Overlays displayed on the HDMI output with:
- Adjustable Foreground and Background colours
- Adjustable 16 character text
- Current input format status
De-Embedded Analogue Audio is output on 2 x RCA connectors at -10dBu = -20dBFS
3G/HD/SD-SDI Active Loop-Through Output External Dip-Switch Configuration
USB port for control and firmware updates
Locking DC Power Socket
The following is also included with the unit:
- Power Supply
- HDMI Cable
- USB Cable and Mounting Bracket

   • DECIMATOR 2
   • Univerzális tápegység (magyar és szinte az összes külföldi hálózati csatlakozóval)
   • HDMI kábel
   • USB kábel
   • Felfogató konzol (Mounting bracket)

SDI TO HDMI MINI KONVERTER SPECIFIKÁCIÓ
	Támogatott formátumok	3G:	SMPTE 424 Mb/s 2.97 and 2.967 Gb/s 1080p: 60/59.94/50Hz
		HD	SMPTE 292 Mb/s 274 Mb/s 296 Mb/s 1.485 and 1.435 Gb/s 1080i: 60/59.94/50 Hz 1080p/psf: 30/29.97/25/24/23.98 Hz 720p: 60/59.94/50/30/29.97/25/24/23.98 Hz
		SD:	SMPTE 259 Mb/s 270 Mb/s 525i: 59.94 625i: 50
	Bemenetek	1 x SD/HD/3G-SDI (BNC)
	Kimenetek	1 x SD/HD/3G-SDI (BNC, loop through)
		1 x SD-Kompozit (NTSC/PAL kompatibilis)
		1 x HDMI (Type A)
		2 x RCA Jack analóg audio (2-dBFS=-10dBU)
	Dip kapcsolók	NTSC vagy PAL SD Pedestal Crop 16:9 to 4:3 Stereo Pair selection for RCA Analogue Audio HDMI Output format select
	LED állapotkijelző	Power Signal Lock
	Teljesítmény	5 to 24 VDC, 5W
		Pin Positive
	Méretek	90 x 71 x 23 mm (3.5 x 2.8 x 0.9 in)

Author: Hegyvári János

Date added: Apr 4, 2017, 09:33

Nekem szükségem volt egy olyan eszközre, amivel HD 3G-SDI jelet át tudok alakítani analóg kompozit videojellé. Első körben a Blackmagicdesign SDI to Analog mini-konverterét találtam meg, amely leírása alapján azt ígérte, hogy a célra alkalmas. A BMD SDI to Analog mini konverterével azonban a következő volt a problémám:
a gyártó a termék újabb változatánál már ígéri a 3G SDI támogatást (1080 50p/60p), de az csak korlátozottan működik:
a 1080/50p vagy 1080/60p SDI jelforrásnál csak az analóg HD komponens kimenet él, tehát az eszköz nem ad ki kompozit jelet, sem PAL-t sem NTSC-t.
A legmegtévesztőbb mondat ezzel kapcsolatban a gyártó specifikációjában található az "Analog Video" címszó alatt:
"NTSC, PAL, S-Video and component SD/HD from 3G-SDI input."
Csak azt felejtette el odaírni, hogy NTSC, PAL és S-Video kimenet csak váltottsoros (1080i) forrásból van, a 3G forrást csak a HD komponens kimenetre tudja átalakítani.

Második körben egy plusz eszköz megvásárlása helyett rátaláltam a Decimator 2-re, ami önmagában képes a lekonvertálásra, az interlace-elésre és a DA konverzióra is, mindenféle állítgatás és gond nélkül. A "Decimator 2" kimenetén valóban megjelenik a kompozit jel akkor is, ha a bemenet 3G SDI jel.

Ajánlom mindenkinek!
