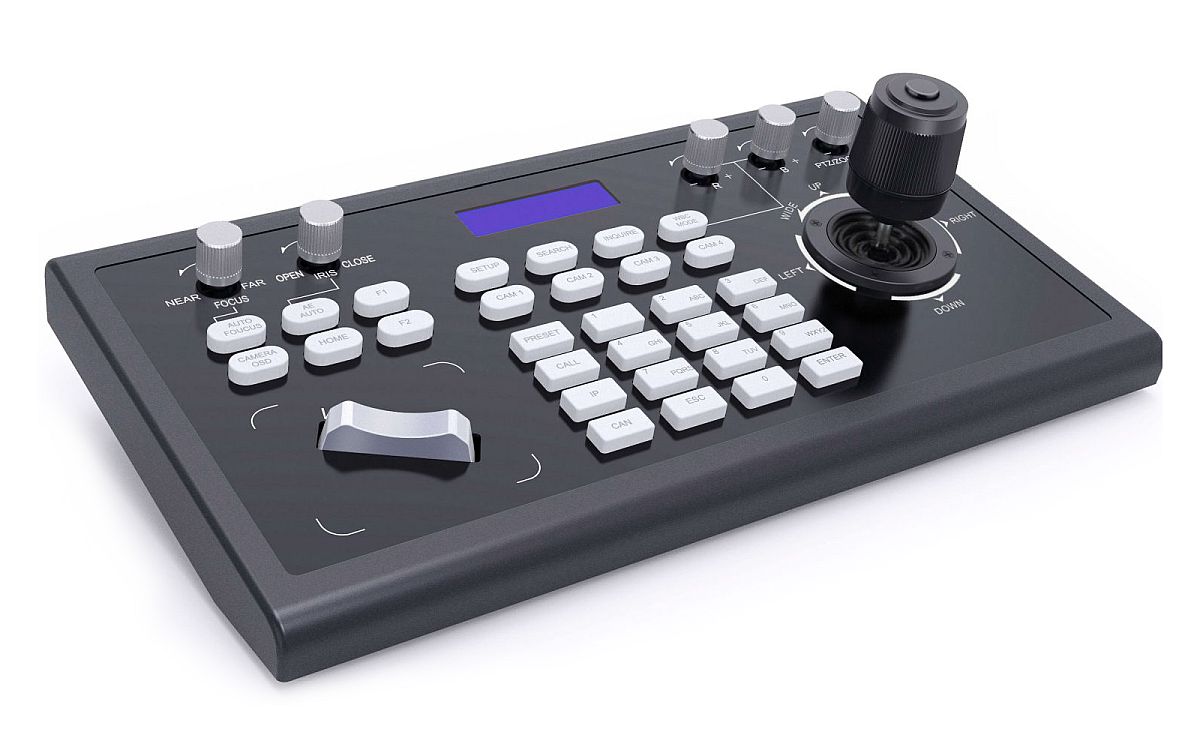

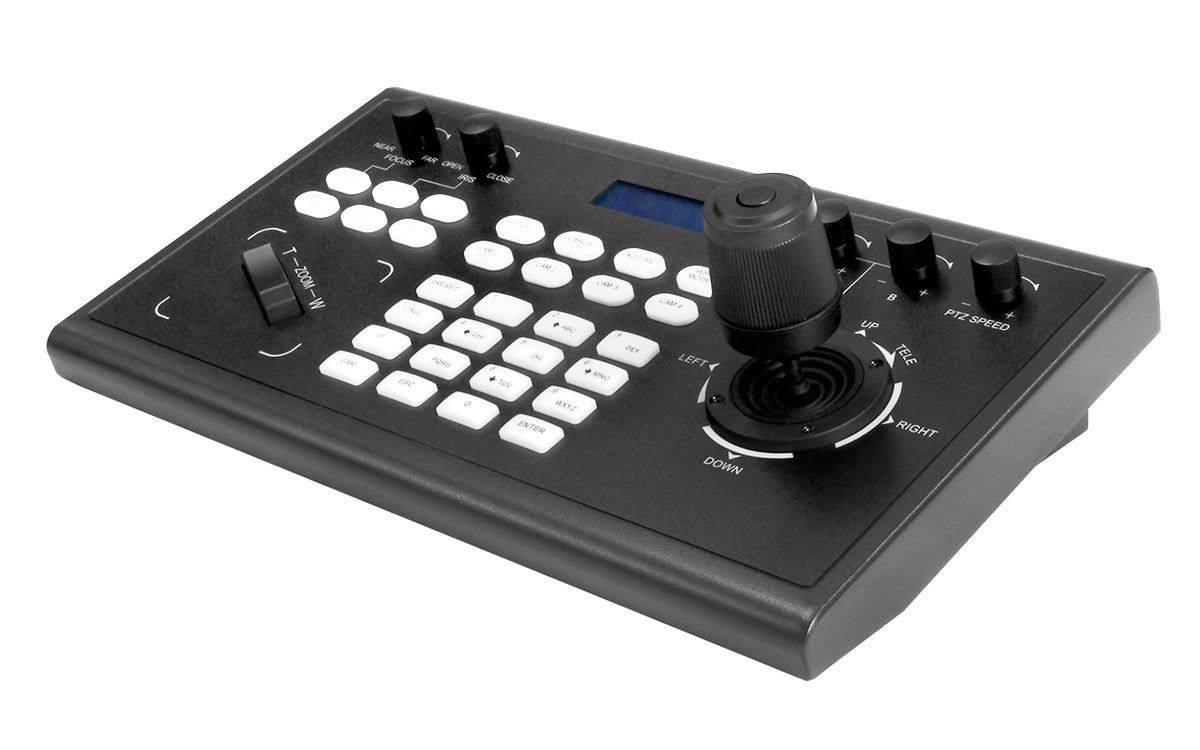

Minrray KBD2000 IP kamera vezérlő

A Minrray KBD2000 egy IP-alapú PTZ kamera vezérlő, amely kompatibilis a piac legnagyobb gyártóinak PTZ kameráival, amelyek támogatják a legelterjedtebb Onvif, VISCA, Pelco-D, Pelco-P vezérlő protokollok valamelyikét. A KBD2000 255 db kamerát képes vezérelni. Tartalmaz egy 4-utas joystickot viszonylag nagyméretű karral, melynek köszönhetően precíz kamera pozició állítás érhető el. A PTZ kamera mozgás sebessége 8 fokozatban állítható. A beállított fokozathoz tartozó sebesség konstans.
A vezérlő kezelőfelülete letisztult, gyors kamera átkapcsolást, gyors kamera paraméter beállítást biztosít. A kamera paraméterek nyomógombhoz rendelhetők. Az ipari standard kék háttérvilágítású LCD a sötét helyszínen történő használatot könnyíti.

Minrray KBD2000 kamera vezérlő jellemzők

• IP alapú vezérlő, ONVIF, VISCA IP / Soros port: VISCA, PELCO-D, PELCO-P protokoll támogatással
• 255 kamera vezérlése (PTZ mozgás, kamera paraméterek, fókusz, írisz, WB, elektronikus zár vezérlés)

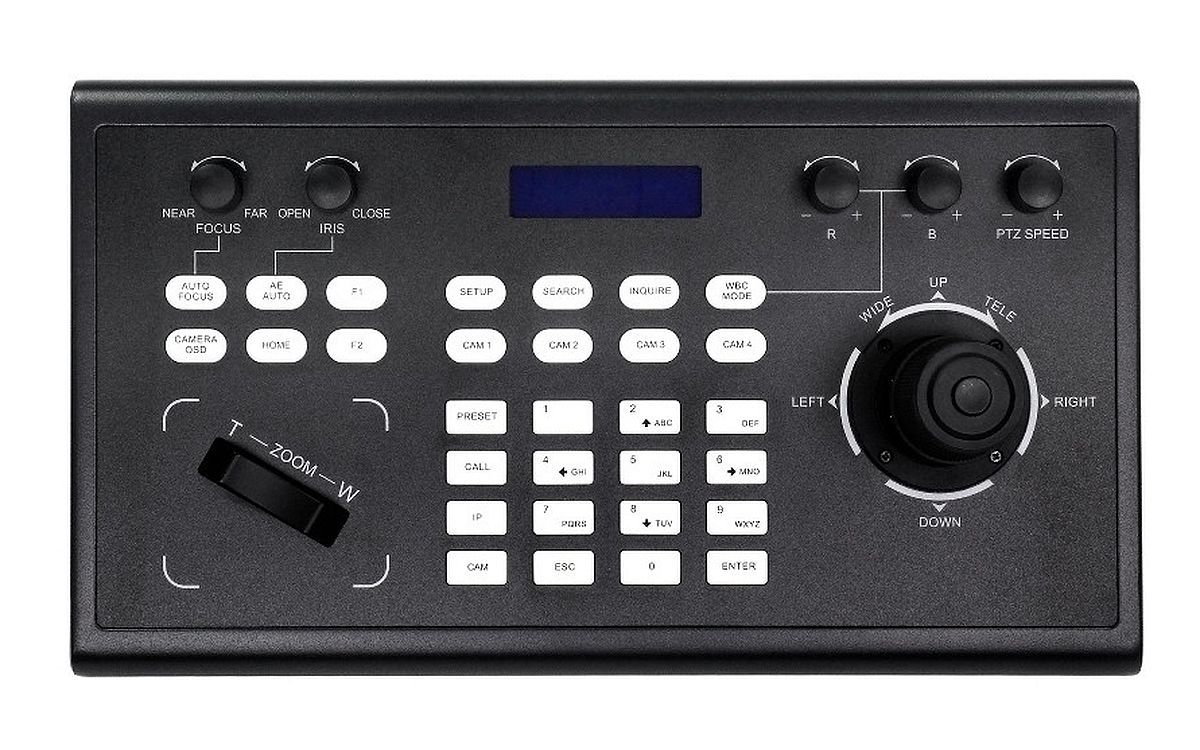

• 4D joystick változtatható sebességű vezérléssel (up, down, left, right, zoom, lock)
• Független zoom billenő-gomb
• Nyomógombhoz rendelhető kamera paraméterek
• LCD kijelző kék háttérfénnyel

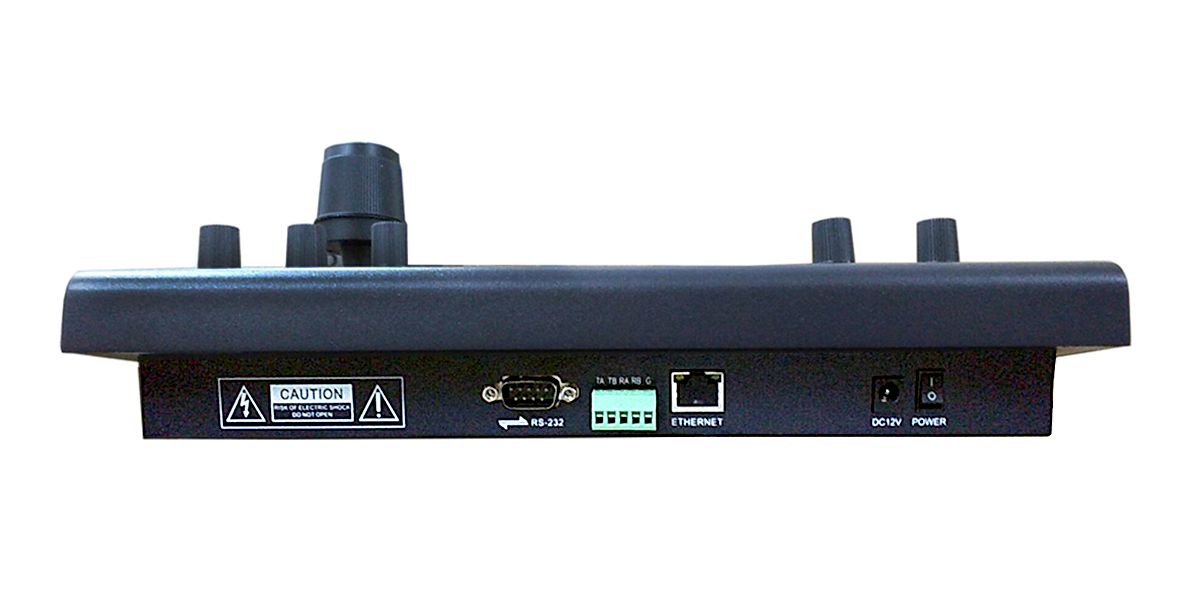

• Multi-interfész: RJ45/IP, RS232, RS485, RS422
• Fém ház, szilikon borítású nyomógombok
• Támogatja az IP VISCA-t, amely IP alapú hálózaton a VISCA gyors reagálási sebességét 100m-re terjeszti ki
• Maximális kommunikációs távolság: 1200 méter (0,5mm-es csavart érpárú vezetékkel)


Minrray KBD2000 billentyűzet 'beep'-elés kikapcsolása:
Local Settings (SETUP) → Basic Settings → Button sound prompt: on & off

SDI alapú Live Stream rendszer KBD2000 vezérlővel (nagyításhoz kattintson a képre!)

Rendszermegoldások   (lenyit)(bezár)

Azoknak akik kedvező árú, kis fenntartási költségű és jól használható több robotkamerás megoldást, streaming rendszert keresnek, a fenti rendszerdiagram alapján elkészítettünk néhány konkrét SDI alapú és a költségtakarékosság jegyében néhány HDMI alapú megoldást. A mixer mellett ezek kulcs eleme a KBD2000 vezérlő, amely a (Minnray) PTZ kameráknak nem csak a távoli Pan, Tilt és Zoom mozgáskontrollját, hanem a kamera paraméterek, írisz, fókusz, fehéregyensúly, elektronikus zár vezérlését is megoldja, kábeldzsungel használata nélkül. Érdemes összevetni a KBD2000 árát a PTZ vezérléssel ellátott mixerek árával. Az AVMatrixtól eltekintve az ilyen mixerek árnövekedéséből több ilyen kontroller vásárolható, pedig a mixereken rendszerint csak nagyon korlátozott (kamera darabszámra, funkciókban vagy a joystick minőségében) a PTZ vezérlés.
A lentebbi megoldások tovább bonyolíthatók (vagy éppen egyszerűsíthetők) a meglévő technika, más PTZ kamera alkalmazásával vagy igény szerint más SDI, HDMI kamera rendszerbe illesztésével. Persze ez utóbbiak külön operatőrt, vezérlést, esetleg SDI/HDMI, HDMI/SDI/NDI konvertereket igényelhetnek. A konverterek az alkalmazott mixertől, kamerák darabszámától és kimenetétől illetve a szükséges kábel hossztól függően bármelyik megoldásnál szükségesek lehetnek.
Igyekeztünk a Gaia-nál elérhető termékekből építkezni, így egy-egy megoldás hozzávetőleges költségéről könnyedén tájékozódhat ha kosárba teszi a komponenseket. A szükséges kábeleket, swtchet, monitorokat nem vettük figyelembe, ahogy a diagramon található felirathoz/grafikához/bejátszáshoz alkalmazott PC-t sem. Streaming eszköz helyett PC/Laptop + streaming szoftver használatával a feliratozás/grafika, bejátszás (és felvétel) megoldható.
Ha ragaszkodik a klasszikus T-Barhoz, "mixer érzéshez", vagy nem csak streaming a cél, válassza az Avicon VK2 vMix keverőpultját, az AVMatrix vagy Lumantek mixereit vagy a nagyobb Roland keverőpultok T-Bar-os kivitelét.
Pontos költségszámításhoz, egyedi igényekhez kérjen projekt árat:

AVMatrix VS0601 mixer | 6 kamera   (lenyit)(bezár)

• Mixer: AVMatrix VS0601
• Kamera: max. 6 db UV501A-ST, bejátszó/feliratozó PC-vel max. 5
  (ekkor 4 kameránál az SDI, 2-nél pedig a HDMI kimenet használható)
• Kamera kontroller: Minrray KBD2000 vagy Avicon VK5
• Streaming eszköz:
  AJA Helo helyett lehet egy Magewell Ultra Stream SDI vagy a HDMI-s változat
  (az AVMatrix keverőknek van PGM HDMI kimenete is)
• SDI to HDMI konverter
  Akkor szükséges, ha mind a 6 kamera SDI kimenete használt a hosszabb kábelvezetés miatt.
  2 db kamerához 1-1 db AVMatrix 1112 , Blackmagic Design sdi2hdmi , vagy Decimator MD-LX,
  a keverő HDMI bemenete elé.
• HDMI to SDI konverter
  2-nél több HDMI kamera esetén vagy hosszabb kábelvezetésnél minden HDMI kamerához 1-1 db
  AVMatrix 1221 , Blackmagic Design hdmi2sdi, vagy Decimator MD-LX

AVMatrix VS0605 mixer | 6 kamera   (lenyit)(bezár)

• Mixer: AVMatrix VS0605 *

* Továbbiak megegyeznek a VS0601-nél leírtakkal, de:
  - ha csak 2 db UV501A-ST kamera van a rendszerben, a KBD2000 kontroller kihagyható
    (bár a mixer csak PTZ vezérlést tud, kamera paramétereket; írisz, fókusz, stb., nem vezérel)
  - a mixer 2 USB eszközről is bejátszik videót/grafikát
  - PGM rögzítése SD kártyára 1080 60p formátumig

BMD Atem Mini | 4 kamera   (lenyit)(bezár)

Nagyon kedvező árú megoldás, de nélkülözi a kameraképek monitorozását (multiview csak a MINI Pro és MINI Pro ISO változatnál van).
Ha ragaszkodunk a HDMI mixerhez, de a kamerák nagyobb távolságra vannak, akkor célszerű SDI jelet továbbítani a kameráktól és azt az Atem Mini keverők előtt alakítani át HDMI-re.
Ez nem a legelegánsabb és nem is a legüzembiztosabb, mindenesetre költséghatékony.
(Lehetséges még optikai szálas HDMI jeltovábbítás 100m-ig - hamarosan a Gaia kínálatában.)

• Mixer: Blackmagic Atem Mini streaming keverő*
• Kamera: max. 4 db UV501A-ST
  Ha a távolság engedi, mind a 4 kameránál használható a HDMI kimenet konverter nélkül.
• Kamera kontroller: Minrray KBD2000 vagy Avicon VK5
• Streaming eszköz: a Minit a PC USB webkameraként látja: Zoom, Skype, meeting
  alkalmazásokhoz más eszköz nem szükséges, de direct live stream-hez külön szöftvert igényel.
• SDI to HDMI konverter
  Ha a hosszabb kábelvezetés miatt a kamerák SDI kimenete használt, akkor kameránként
  1-1 db AVMatrix 1112 , Blackmagic Design SDI to HDMI, vagy Decimator MD-LX szükséges,
  a keverő HDMI bemenete elé.

* Az előző megoldásokhoz képest nincs multiview, T-Bar, független AUX, PVW és SDI ki/bemenet.

BMD Atem Mini Pro /ISO | 4 kamera   (lenyit)(bezár)

• Mixer: Blackmagic Atem Mini Pro vagy Pro ISO direct-stream keverő*

* Továbbiak megegyezik az Atem Mini-nél leírtakkal, de:
  - streaming eszköz vagy szoftver nem szükséges, a Mini Pro képes a direct stream-re
  - HDMI multiview van, de csak felváltva a PGM-mel, tehát vagy-vagy
    (AVMatrixnál, Lumanteknél ezek függetlenek, AVMatrixnál szimultán HDMI + SDI is)
  - main stream rögzítése USB eszközre vagy okostelefonra (AVMatrix 0605-nél ez PGM rekord)

Lumantek ez-Pro VS4 | 4 kamera   (lenyit)(bezár)

• Mixer: Lumantek ez-Pro VS4
• Kamera: max. 4 db UV501A-ST
  (ekkor 2 kameránál az SDI, 2-nél pedig a HDMI kimenet használható)
• Kamera kontroller: Minrray KBD2000 vagy Avicon VK5
• Streaming eszköz:
  AJA Helo helyett lehet egy Magewell Ultra Stream SDI vagy a HDMI-s változat
  (az ez-Pro VS4-nek van PGM SDI és HDMI kimenete)
• SDI to HDMI konverter
  Akkor szükséges, ha mind a 4 kamera SDI kimenete használt a hosszabb kábelvezetés miatt.
  2 db kamerához 1-1 db AVMatrix 1112 , Blackmagic Design sdi2hdmi , vagy Decimator MD-LX,
  a keverő HDMI bemenete elé.
• HDMI to SDI konverter
  2-nél több HDMI kamera esetén vagy hosszabb kábelvezetésnél minden HDMI kamerához 1-1 db
  AVMatrix 1221 , Blackmagic Design hdmi2sdi, vagy Decimator MD-LX

Lumantek ez-Pro VS10 | 10 kamera   (lenyit)(bezár)

• Mixer: Lumantek ez-Pro VS10
• Kamera: max. 10 db UV501A-ST
  (ekkor 8 kameránál az SDI, 2-nél pedig a HDMI kimenet használható)
• Kamera kontroller: Minrray KBD2000 vagy Avicon VK5
• Streaming eszköz:
  AJA Helo helyett lehet egy Magewell Ultra Stream SDI, HDMI vagy streaming szoftver
• SDI to HDMI konverter
  Akkor szükséges, ha mind a 10 kamera SDI kimenete használt a hosszabb kábelvezetés miatt.
  2 db kamerához 1-1 db AVMatrix 1112 , Blackmagic Design sdi2hdmi , vagy Decimator MD-LX,
  a keverő HDMI bemenete elé.

Roland VR-1HD | 3 kamera   (lenyit)(bezár)

• Mixer: Roland VR-1HD streaming keverő*
• Kamera: max. 3 db UV501A-ST
  Ha a távolság engedi, mind a 3 kameránál használható a HDMI kimenet konverter nélkül.
• Kamera kontroller: Minrray KBD2000 vagy Avicon VK5
• Streaming eszköz: a mixert a PC USB webkameraként látja: Zoom, Skype, meeting
  alkalmazásokhoz más eszköz nem szükséges, de direct live stream-hez külön szöftvert igényel.
• SDI to HDMI konverter
  Ha a hosszabb kábelvezetés miatt a kamerák SDI kimenete használt, akkor kameránként
  1-1 db AVMatrix 1112 , Blackmagic Design SDI to HDMI, vagy Decimator MD-LX szükséges,
  a keverő HDMI bemenete elé.

* Nincs multiview és T-Bar
